| 型號 | 簡要區別 |
| M537a3CP6O2I-115200 | UART接口 支持2個卡片， 同時可控6路IO輸出和2路IO輸入，用于驅動電源接口芯片 |
>>產品描述
- 支持ISO7816標準
- 最多可同時操作4個SAM卡（PSAM或ESAM卡)
- 可控6路輸出信號和2路輸入信號，可以控制外部電源接口芯片，實現對1.8V 3V 5V卡片支持
- 支持9600，38400，115200 SAM卡
- 支持T=0 T=1協議

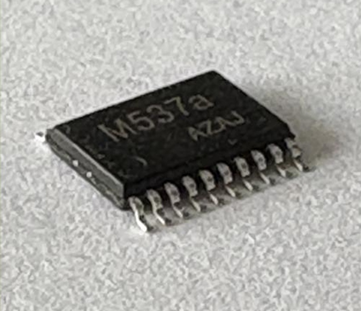

- 封裝形式為TSSOP20
- 用戶不必關心SAM卡的復雜控制方法，只需通過簡單的命令集可以實現對卡的完全操作
- 可提供C51函數例程，安卓及windows操作系統下的例程函數庫供二次開發
- 通訊協議：UART可選，適合于嵌入式系統開發
- 自帶看門狗
- 完備的測試工具：BZ537Nx或者BZ537a可適用于前期的開發，測試
- 廣泛應用于非接觸智能水、電、氣三表、交通一卡通讀寫器，充電樁，桌面發卡器，門禁考勤讀寫卡器，汽車電子感應鎖配套，辦公商場/洗浴中心儲物箱的安全控制，各種防偽系統及生產過程控制等的密鑰認證
>>功能描述

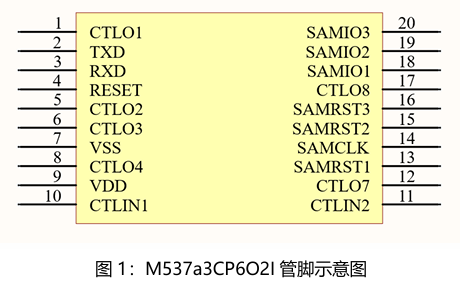

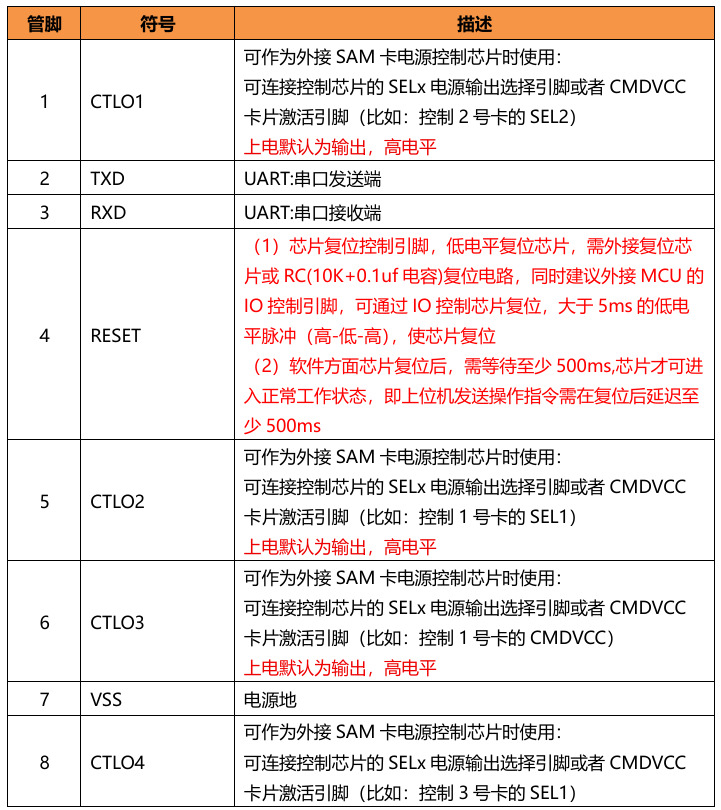

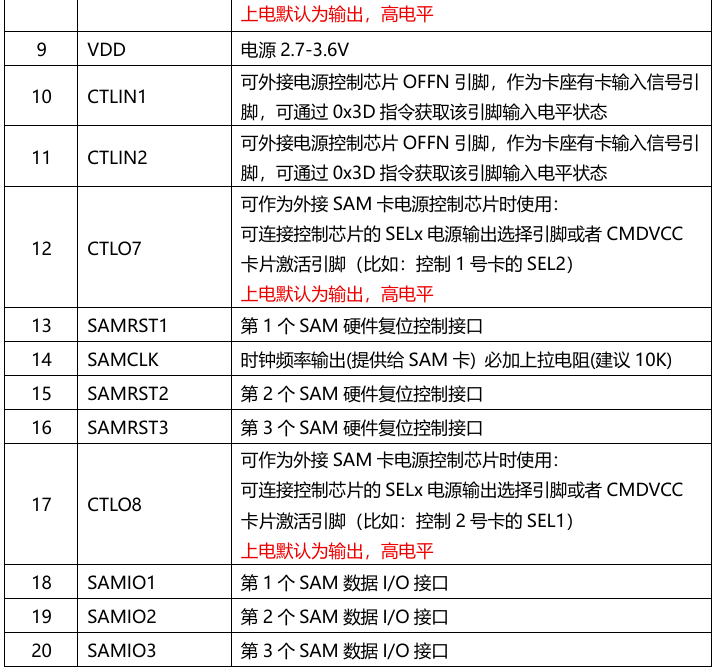

M537a3CP6O2I觀及管腳定義

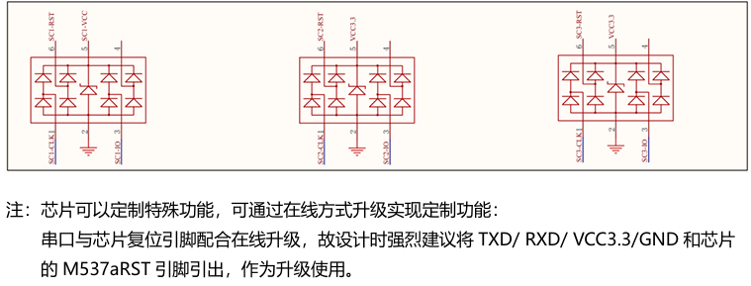

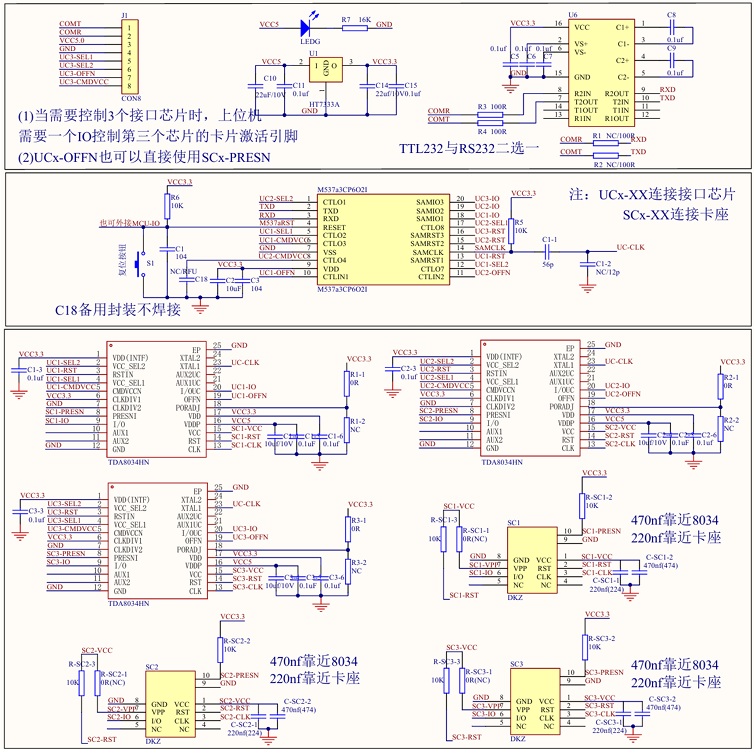

M537a3CP6O2I參考原理圖

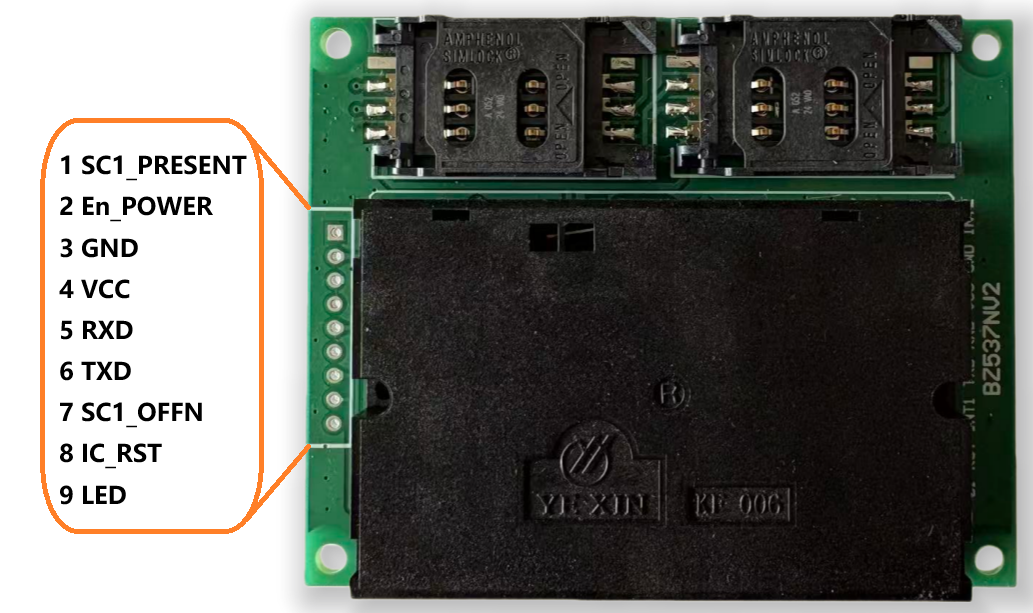

BZ537Nx測試DEMO板
注：此DEMO板只有大卡座增加電源接口芯片
>>主要技術指標
- 最多可同時操作3個SAM卡
- 電源：DC2.7V-DC3.6V
- 讀卡平均電流：約4mA，7張卡片掛滿，大約13-20mA（與卡片有關）
- 工作溫度：-20℃～+70℃
- 封裝：TSSOP20
>>型號間主要區別
| 型號 | 主要區別 | 支持卡片類型 |
| M537a3CP6O2I-115200 | UART接口 支持3個SAM卡,同時有6路可控輸出和2路輸入 | SAM9600，SAM38400，SAM115200 ISO7816-4 CPU卡 T=0 T=1卡片 |
>>相關資料下載
